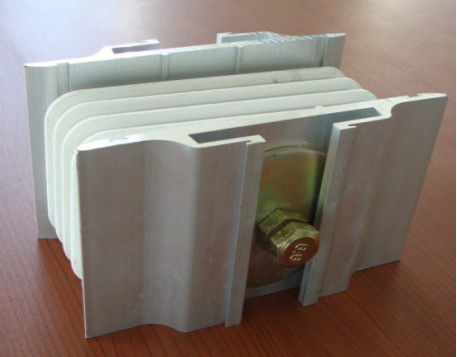

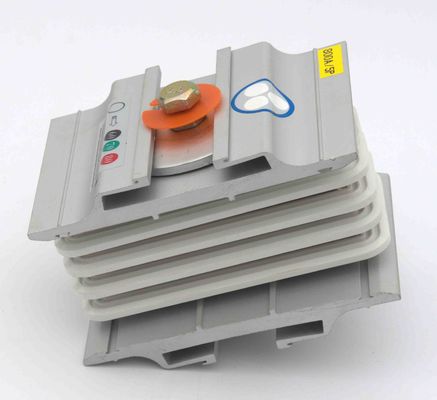

conexão comum ISO9001 do sistema de Busway do sanduíche do bloco da barra 630A

bloco comum da barra 630A para a conexão do sistema de Busway do sanduíche

A junção de Busduct é usada para conectar dois elementos dos sistemas da barra, pode ser cabida ou removido em condições instaladas sem a remoção das seções ou dos elementos adjacentes. A porca do torque assegura o tigthness das junções no torque e em eleminates desejados a necessidade de chave de torque durante a instalação. As placas e as arruelas de Belleville laterais resistentes seguram a distribuição uniforme da pressão. As junções podem ser apertadas facilmente com a ajuda de uma chave inglesa em um lado somente.

Junção de Busduct

Este projeto comum da pilha tomou na consideração de uma superfície de contato mais grande dos condutores a fim reduzir a perda de poder e melhorar o desempenho refrigerando.

O dobro dirigiu os parafusos comum junto com a arruela de Belleville para assegurar uma suficiente pressão exigida para fixar cada conexão comum.

O dobro dirigiu o parafuso comum é projetado igualmente com um valor de torque específico por meio de que a cabeça exterior do parafuso comum (que atua tão

a indicação da tensão) cortará fora de quando alcança o limite e esta impedirá sobre o aperto da seção comum.

Orientação da instalação da junção de Busduct
Step1: dentify a pilha comum correta (4W ou 5W) e sua orientação da fase antes da instalação do bloco da junção de Busduct

Step2: Alinhe e conecte ambo o terminal do busduct com o conector comum da pilha.

Step3: O bujão comum da pilha atua uma diretriz para assegurar uma superfície de contato completa dos condutores de sobreposição.

Step4: Aperte o parafuso dirigido dobro usando a chave de soquete até a tesoura principal exterior fora.

Step5: O bloco comum do lugar cobre em ambos os lados da seção comum do busduct e aperta todos os parafusos e porcas com chave de soquete.
